1.框架式剪力铰背景介绍

 框架式剪力铰应用于轨道系统中相邻两个预制浮置板的连接缝处，用来减小轨道垂向位移，且可以分担钢轨在跨越板缝处所承受的剪力，使板协调变形。采用整体式框架剪力铰可以提升浮置板系统的整体性，同时提高其抗剪切、抗弯曲、抗扭转性能。

增加其参振质量和提高浮置板的减振效果。

剪力铰是在相邻浮置板之间传递剪力的结构的重要部件，剪力铰对浮置板起到连接，并提供一定刚度减小轨道垂向位移。

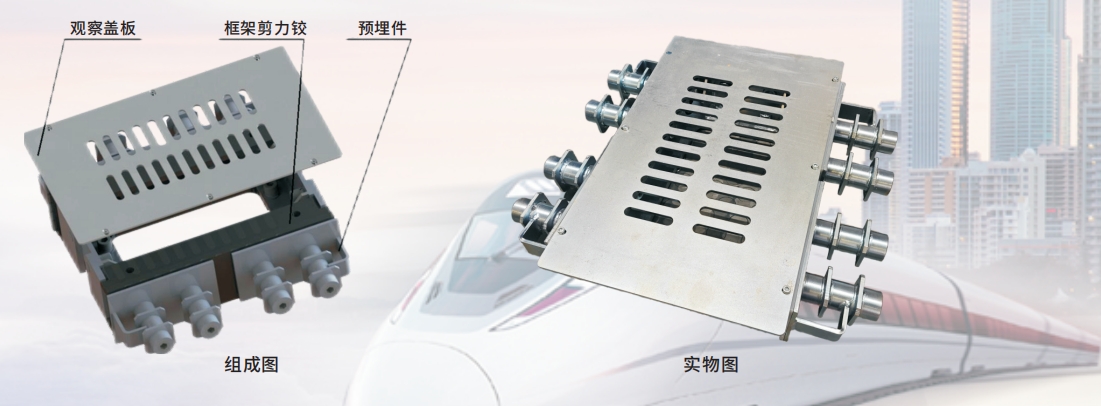

2.框架式剪力的组成

3.框架式剪力的材料及技术指标

 框架式剪力铰是整体性能优，且抗剪切、抗弯曲、抗扭转刚度大。通过优化设计与计算，其抗

剪切刚度Kz可达十的十次方量级及以上，抗弯曲刚度Kb和抗扭刚度Kn转亦可分别达到十的八次方

和十的九次方量级及以上，大大提高了浮置板轨道运行的平顺性及其刚度。
