1. 调谐质量阻尼器(TMD)

调谐质量阻尼器又叫动力吸振器，是结构被动控制措施的一种，主要应用于抗风和提高人体舒适性。

通过在主结构上增加一个辅助机构，在主结构受到外界动态力作用时，提供一个频率几乎相等，与结构运动方向相反的力，来抵消部分外界激烈引起的结构响应。

其工作原理类似于电磁波的发射、在接收的过程中处于调谐过程，风荷载或人行荷载作用于主结构，在主结构中产生机械波，称为主波，阻尼器在机构产生的机械波，称为信号波，信号波在主波中传播，类似于电磁波调谐在主波中，这便是阻尼器名称中“调谐”的由来。

阻尼器对结构的作用力中包括惯性力，由此得名：调谐质量阻尼器。

安装TMD目的：抗风与提高人体舒适性。

2. TMD产品介绍

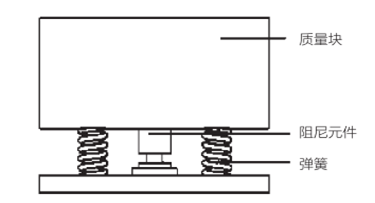

调谐质量阻尼器系统由质量块、弹簧和阻尼元件组成，它将阻尼器系统自身的振动频率调整到结构振动的主要频率附近，通过TMD与主结构间的相互作用，产生与主结构运动频率一致，相位相反的力，达到减小主结构振动的目的。

调谐质量阻尼器

在理论上，存在着最佳的 TMD 配置参数。TMD 附加质量越大，减振效果越好，但往往受结构承载力和成本的限制。当忽略主系统的阻尼(通常阻尼很小)，附加TMD系统的最优参数为：

式中：为TMD系统最优阻尼比，为TMD质量的主体结构质量之比；为系统最优固有频率，为主体结构频率。

3. TMD的适用范围

（1）自身模态易产生危险的风激励的高耸、细长、开放踩踏的结构（桥梁、桥塔门、烟囱、电视塔等）；

（2）被行进和跳跃的行人大跨度楼板、楼盖、楼梯、观众席、人行天桥。这种振动对结构本身无危害，但会引起人们的不适；

（3）被离心机、风机等机械的固有频率激励的钢结构加工厂的楼板；

（4）被引擎或者传动力的固有频率激励的轮船。

4.生产装配要点

（1）质量块质量要合理控制，不能有太大偏差；

（2）质量块材质要均匀，质心和中心吻合度高；

（3）弹簧刚度误差不能大，各弹簧之间变形要协调；事先做拉压试验，优选弹簧；

（4）弹簧必须按照导向杆，导向杆摩擦系数小，涂有润滑油；

（5）质量调整螺杆长度要留空间，便于质量调整。

5.出厂文件

（1）质量块刚度称重，形成称重报告；

（2）弹簧刚度测试，形成弹簧刚度测试报告；

（3）阻尼器性能测试，形成阻尼器测试报告；

（4）TMD固有频率测试，形成固有频率测试报告。

6.项目验收资料

（1）出厂合格证；

（2）材质报告；

（3）出厂测试报告（质量块称重、弹簧刚度测试、阻尼器性能测试）；

（4）第三方现场测试报告。

7.动力吸振器（VAD）和调谐质量阻尼器（TMD）

以上参数为标准型，可以根据客户要求进行定制设计。
