1. 屈曲约束支撑（BRB）


屈曲约束支撑（Buckling-Restrained Brace）,简称BRB，它具有受压时屈服而不屈曲的优点，既可以像普通支撑一样为结构提供附加刚度，又能够耗散地震的能量，降低结构主要构件在地震中的损伤，保护主体结构。

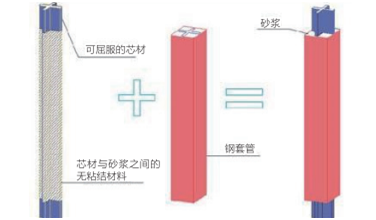

BRB一般由三部分组成，即核心单元、外约束单元以及核心单元与外约束单元之间的无粘结材料。

核心单元为主要受力构件，由低屈服点钢组成，其形状一般有一字型和十字型两种。外约束单元提供侧向约束，防止核心单元发生屈曲失稳，常用的有钢管混凝土约束单元以及纯钢约束单元，无粘结单元包裹在核心单元的表面，起到减小核心单元与外约束单元之间摩擦力的作用。

屈曲约束支撑一方面可以避免普通钢支撑拉压承载力差异显著;另一方面具有金属阻尼器耗能能力，在结构中充当保险丝的作用，使结构处于弹性状态。

2.BRB与普通支撑框架设计异同点

3.防屈曲支撑的优点

（1）承载力高、合理调节抗侧刚度

屈曲约束支撑：中心支撑框架构件的抗震承载力验算，应符合下列规定：

支撑斜杆的受压承载力应按下式验算：

其中=1/（1+0.35）  =（）

式中：N为支撑斜杆的轴向力设计值；Abr为支撑斜杆的截面面积；为轴心受压构件的稳定系数；为受循环荷载时的强度降低系数；、为支撑斜杆的长细比和正则化长细比；E为支撑杆钢材的弹性模量；、分别为钢材强度设计值和屈服强度；为支撑稳定破坏承载力抗震调整系数。

=

式中，为防屈曲支撑芯材截面面积；为防屈曲支撑芯材强度设计值。

普通支撑是稳定受压承载力控制，其刚度较大，因此对周边连接构件受力影响较大，防屈曲支撑可通过钢套筒的约束作用使其保持稳定性要求，因此刚度可根据设计需要进行调整，既节约了构件用钢量，又减少了结构的基底剪力。小震时防屈曲支撑的线弹性刚度高，可以很容易满足规范的变形要求。

（2）延性与耗能性能良好

采用防屈曲支撑的建筑结构具有优于普通结构的抗震能力。第一，建筑物的刚度适当，作用于其上的地震作用较小。普通支撑因为既要满足结构的刚度要求，又要满足自身的稳定性要求，断面尺寸通常比防屈曲支撑大。这就使得建筑物的刚度较大，从而导致地震作用较大。反之，防屈曲支撑只要满足结构的刚度要求和自身的强度要求即可，自身的稳定性由外包钢管及附着物来保证，因此内核钢支撑有效断面尺寸较小，建筑物的刚度适当，从而使得地震作用较小。第二，建筑物的刚度在支撑屈服后不会突然下降，结构整体延性较好。普通支撑一旦受压失稳就会推出工作，结构刚度就会突然下降，结构的抗震能力也就突然减小很多，结构整体延性较差。防屈曲支撑即使受压屈服，还会继续保持承载力，结构刚度降低幅度不大，结构整体仍然具有较好的承载力。第三，建筑物在中震和大震作用下将具有良好的减震能力，主体结构构件损伤较轻。普通支撑在中震和大震作用下失稳以后退出工作，框架梁、柱将依靠梁端和柱端的塑性铰来耗散地震能量，主体结构必然损伤严重。防屈曲支撑在中震和大震作用下屈服以后，具有更强和更稳定的能量耗散能力，耗散作用到结构中的地震能量，保护主体结构，因此主体结构损伤较轻。

（3）提供附加阻尼比

防屈曲支撑可根据项目特点，合理设计的防屈曲支撑可使其在多遇地震作用下屈服耗能，小震作用下提供附加阻尼比，减小地震作用，能减小梁、柱、墙的截面大小，不仅能提高结构的安全性能，还能减小工程造价。

（4）降低工程综合造价

   采用防屈曲支撑，可以减小基底剪力，降低结构所承受的地震作用，由此可以减少梁、柱、基础的截面尺寸以及由此产生的施工费用。结构遭受地震时，能量均由防屈曲支撑耗散，梁、柱等主体结构构件不会发生破坏，是整个结构的“保险丝”，大震后可以方便更换损坏的支撑。

（5）安装方便且经济

   防屈曲支撑可通过螺栓或者销轴连接到节点板，安装方便而且经济。

4.安装方式

           人字撑                                   斜撑

5.节点安装方式

       节点安装方式1                  节点安装方式2              节点安装方式3            节点安装方式4
