1.复合摩擦阻尼器

复合摩擦阻尼器是一种建筑结构减震产品，其利用橡胶的变形与摩擦片的滑动来为结构提供一定的刚度和阻尼的复合型阻尼器。当地震发生时，阻尼器两端发生相对运动，其中内侧摩擦阻尼器会产生摩擦力，消耗地震能量，外侧粘弹性阻尼器产生弹性力和阻尼力，消耗地震力，同时粘弹性阻尼器会为结构复位提供刚度。

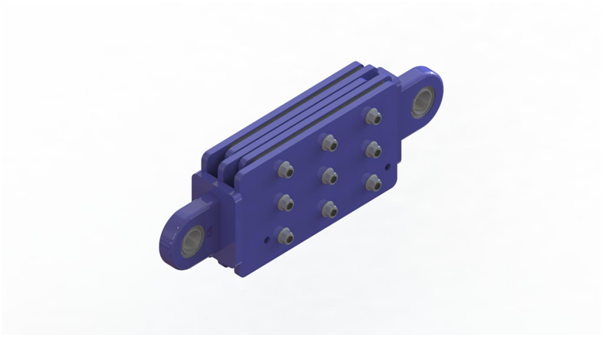

图一  复合摩擦阻尼器效果图

2.产品组成及材料技术指标

2.1产品组成

复合摩擦阻尼器大侧板、摩擦板、摩擦片、中芯板、橡胶、销头等组成。

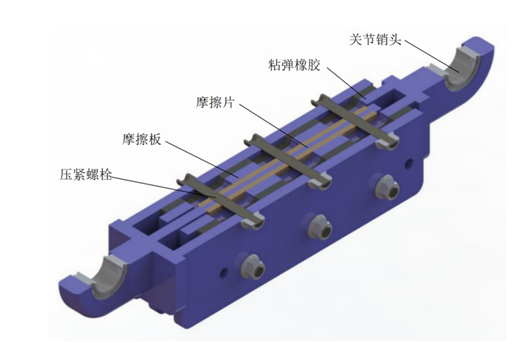

图二  复合摩擦阻尼器组成图

2.2产品材料技术指标

（1） 阻尼器的摩擦材料应采用高分子聚合物复合材料；

（2） 阻尼器的橡胶应采用；

（3） 其它材料可采用符合《钢结构设计规范》要求的普通钢材。

3.深化设计要求

（1）复合摩擦阻尼器及连接件的布置不得影响建筑的外观以及使用功能；

（2）节点设计时须保证节点及连接件在罕遇地震下处于弹性状态；

（3）产品供应商应提交节点及连接件设计计算书和图纸报设计审批；

（4）产品供应商应根据自身产品构造按照设计所提供的典型节点形式进行节点深化，不得随意改变节点形式。

4.复合摩擦阻尼器技术

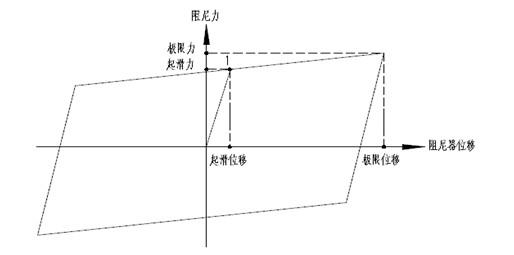

图三  复合摩擦阻尼器力学性能图

（2）阻尼器的力学参数应由往复静力加载试验确定,阻尼器滞回曲线应饱满,不应有明显的捏拢现象。产品在设计位移幅值下循环30圈和1.2倍位移幅值下循环3圈，阻尼器的主要力学参数均不得下降超过15%；

（3）所有阻尼器在十年一遇风荷载下不进入滑动状态。

（4）复合摩擦阻尼器性能曲线，如下图：

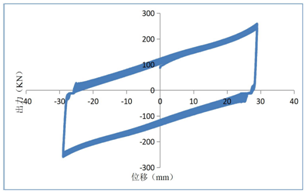

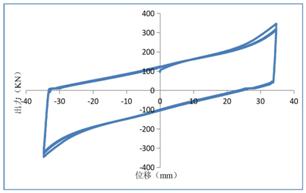

                  图四  力学性能曲线                                         图五   疲劳曲线

5.复合摩擦阻尼器测试：

5.1第三方检测

工程用阻尼器必须有具有检测资质的第三方检测机构的检测合格证明。第三方检测抽检数量不少于同一工程同一类型同一规格数量的3％，当同一类型同一规格的阻尼器产品数量较少时，可以在同一类型阻尼器中抽检总数的3％，但不应少于2个，检测合格率为100％，并抽取其中不少于1件进行罕遇地震设计位移下往复30圈的疲劳性能检测，被抽检后不得用于主体结构。

5.2出厂检测

本工程所用阻尼器出厂前必须100%检测，并粘贴合格证。检测内容包括：

（1）阻尼器各部位有效尺寸：不超过产品设计值的±2mm；

（2）阻尼器表面应平整，无机械损伤，无锈蚀、无毛刺。

5.3复合摩擦阻尼器检测报告

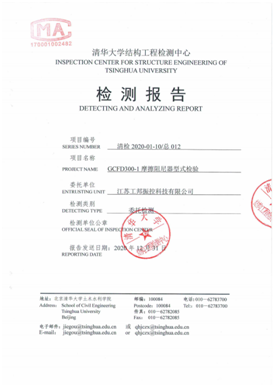

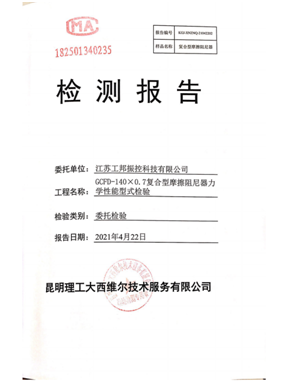

图六  检测报告

6.复合摩擦阻尼器表面处理要求

6.1复合摩擦阻尼器表面涂装要求

6.2复合摩擦阻尼器节点板表面涂装要求:

7.阻尼器安装

7.1安装流程

（1）根据设计图纸的要求，阻尼器安装前，在结构上标出对应位置，并对轴线、标高等进行复核；

（2）在主体结构施工同时，安装预埋件及连接节点，包括节点板，高强螺栓，化学锚栓等,并与主体结构整体浇筑；

（3）待主体结构施工完毕，安装阻尼器；

（4）密封，防锈处理。

7.2焊缝要求

  （1）焊接材料需满足规范要求；

  （2）现场焊缝为二级焊缝；

  （3）复合摩擦阻尼器的焊接需按照项目的焊接通用工艺文件进行；

  （4）未尽事宜参照本说明第一项中所列出的规范规程的相关规定执行。

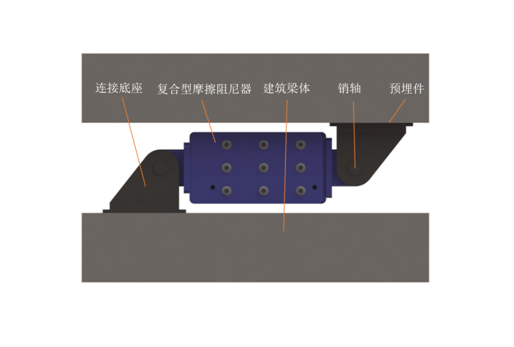

图七  安装效果图

8.施工验收

8.1施工检查

8.2竣工检查
